I denelevatorindustrien, er valget af den rigtige dimension afgørende for at sikre praktisk og sikkerhed. Bildimensionen af en standardelevator påvirker direkte dens lastekapacitet og passagerkomfort, hvor hver model har strenge dimensionsstandarder, lige fra kompakte designs til passagerelevatorer til rummelige til observationselevatorer.
Skaktdimensionen afgør, om elevatoren passer og kører godt. Den har brug for plads nok til bilen, modvægt, styreskinner og vedligeholdelse. Elevatordørens dimension har også betydning for nem adgang for passagerer og godstransport.
Dimensionen af elevatordøre er også vigtig. Det vedrører bekvemmeligheden ved ind- og udstigning af passagerer samt godstransport. Korrekte dørdimensioner sikrer jævn passagerflow og forbedrer elevatoreffektiviteten.
1. Passagerelevator
Passager elevatorbilens dimensioner afhænger af deres kapacitet. Normal kapacitet er 450 kg, 630 kg, 800 kg og 1000 kg. En elevator på 630 kg har en vogn omkring 1100-1350mm bred, 1400 mm dyb og mindst 2200 mm høj.
Tyngre elevatorer får større biler. En 800 kg kan være 1350 mm bred, samme dybde og højde. En elevator på 1000 kg er mere rummelig, ofte 1600 mm bred, 1400 mm dyb og over 2200 mm høj.
Forskellige boligtyper har forskellige krav til elevatordimension. I lejlighedsbygninger er elevatorer normalt kompakte for at spare plads. Derfor er 630 kg eller 800 kg elevatorvogne med bredder mellem 1100 mm og 1350 mm og dybder på 1400 mm almindelige. Dette dimensionsdesign opfylder passagerernes grundlæggende behov og sikrer samtidig elevatorens tilpasningsevne i bygninger.
Derimod fokuserer villaelevatorer mere på komfort og luksus. Derfor er villaelevatorvogne normalt større, med bredder op til 1600 mm eller endnu bredere, dybder på over 1400 mm og højder tilpasset efter bygningsdesign og kundernes behov. Dette dimensionsdesign forbedrer ikke kun passagerernes komfort, men viser også luksusen ved villaer.
Skakt- og dørdimensioner er også væsentlige faktorer ved valg af passagerelevatorer. skaktdimensioner er normalt lidt større end bildimensioner for at sikre problemfri elevatordrift og vedligeholdelse. Dørdimensioner relaterer til bekvemmeligheden ved ind- og udstigning af passagerer, hvor almindelige passagerelevatordøre er 800 mm brede og 2000 mm høje eller større.

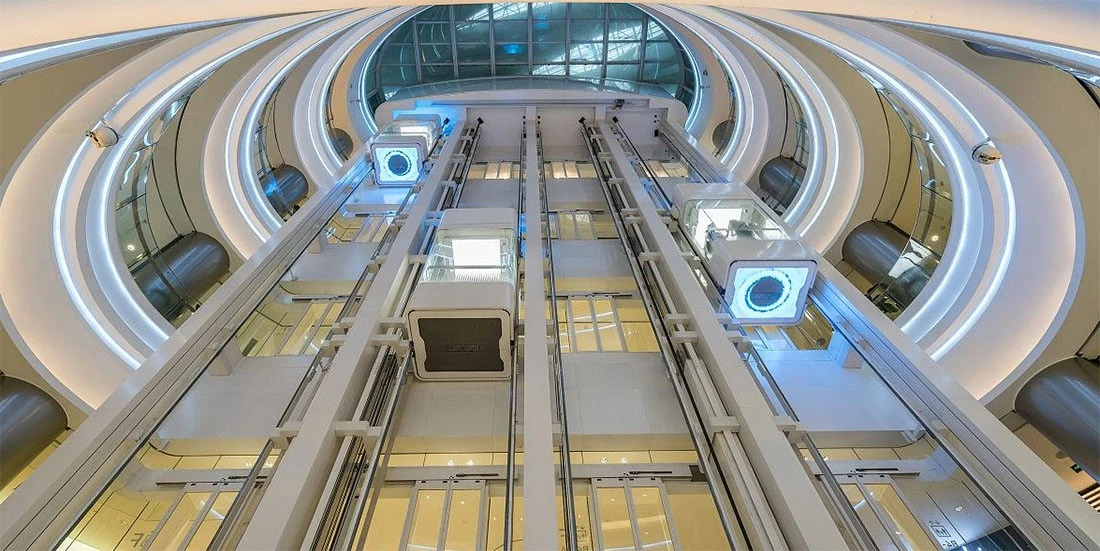

2. Observationselevator
På eksklusive steder som indkøbscentre, hoteller og kontorer,observations elevatorerer både forlystelser og hovedattraktioner. De er tilpasset til hver spots behov. De er typisk 1600-2000mm brede, 1500-2000mm dybe og varierer i højden. Dette gør forlystelser hyggelige og viser deres rummelige, luksusfølelse.
Observationselevatorer skiller sig ud med gennemsigtige skakte og vægge. Disse er lavet af stærkt, klart glas for fuld visning. Indvendigt fokuserer de på komfort og stil, der passer til avancerede indstillinger.
3. Hospitalselevator
Hospitalselevatorerer større til at flytte ting som hospitalssenge og bårer. De er normalt mindst 1600 mm brede og 2400 mm dybe. Højden justeres, så den passer til udstyret og holder det sikkert under rejsen.
Hospitalssenge og bårer påvirker direkte dimensionen af medicinske elevatorer. For at sikre, at disse enheder kan komme ind og ud af elevatorer jævnt og sikkert, skal medicinske elevatorvogne være rummelige nok. Derudover skal elevatordørdesign tage højde for bredden og højden af medicinsk udstyr for at sikre, at de kan passere igennem uden problemer.
Barrierefrit design er også vigtigt i medicinske elevatorer. For at imødekomme patienter med mobilitetsproblemer og medicinsk personale er hospitalselevatorer sædvanligvis udstyret med barrierefri faciliteter såsom rummelige bilpladser, lavpositionskaldeknapper og gelændere. Disse designs forbedrer ikke kun elevatorens bekvemmelighed, men viser også omsorg og respekt for særlige grupper.
4. Lastløft
A lastløfterelastkapaciteten matcher dens bildimension. For 500 kg til 3000 kg last er biler 1200-1600mm brede, 1400-2000mm dybe, og højderne varierer. Større læs betyder større biler.
På lagre og fabrikker er lastløftere bredere og dybere (over 2000 mm) til at flytte tungt udstyr. I kontorer og indkøbscentre er de mindre for bedre pladsudnyttelse.
Speciallifte, ligesom autolifte, har brug for tilpassede dimensioner baseret på bilens dimensioner. Billifte er normalt over 2500 mm brede, 5000 mm dybe, og højderne varierer med bygninger og bilhøjder. Dette sikrer jævne, sikre bilbevægelser.
Faktorer, der påvirker elevatordimension og udvælgelsesvejledning
1. Bygningsformål og menneskestrømsanalyse
Formålet med en bygning er den primære faktor til at bestemme elevatordimensionen. I kommercielle kontorbygninger, indkøbscentre, hospitaler og andre steder med tæt menneskestrøm, skal elevatorer have høj bæreevne og hurtige reaktionsevner.
Derfor skal bildimensionen designes mere rummelig for at kunne klare passagerernes efterspørgsel i spidsbelastningsperioder. Samtidig bør elevatorgruppestyringssystemet overvejes for at optimere elevatorplanlægningen og reducere passagerernes ventetider.
Forbeboelsesbygningereller små kontorlokaler, er brugshyppigheden af elevatorer relativt lav, men rationaliteten i dimensionsdesign er også vigtig. Samtidig med at det sikres, at de grundlæggende transportbehov er opfyldt, kan elevatordimensionen reduceres passende for at spare plads og reducere omkostningerne.
2. Funktionelle behov og tekniske hensyn til sikkerhed
Elevatorernes dimension afhænger af, hvad de laver. Til medicinske elevatorer skal de være større til senge og bårer med specielle holdere. Styringerne skal være fleksible og stabile for hospitaler.
Sikkerhed er nøglen i elevatordesign. De skal opfylde sikkerhedsstandarder for vægt, hastighed og bremsning. De har også brug for nødudgange, brandbeskyttelse og anti-fald for hurtige flugter.
3. Metoder til måling af elevatordimension og præcisionsovervejelser
For at måle elevatordimensioner nøjagtigt skal du bruge højpræcisionsværktøjer som lasere og målebånd. Følg producentens retningslinjer. Sørg for, at du kender de nøjagtige dimensioner af skakt, bil og døre. Dette sikrer, at elevatoren passer godt under installation og brug.
4. Under måleprocessen skal følgende punkter også bemærkes:
Sørg for sikkerheden og stabiliteten af målemiljøet for at undgå ulykker under måleprocessen.
Mål dimensionerne af elevatorskakten, bilen og dørene flere gange, og tag gennemsnittet for at forbedre nøjagtigheden.
Overvej installationsfejl og reserveret plads under elevatorinstallationsprocessen for at sikre, at elevatoren fungerer normalt efter installationen.
Vejledning til Elevatordimension Måling og Fejlkontrol
1. Trin til måling af bilens indre dimensioner
● Indstil målepunkter: Først skal du sørge for, at du ved, hvor du skal starte, og stop med at måle for at få nøjagtige resultater.
● Mål indvendige mål: Brug et præcist værktøj som en laser eller et målebånd for at få bredden og dybden inde i elevatoren. Sørg for, at intet blokerer vejen.
● Mål højde: Mål højden fra bunden til toppen af bilen, under hensyntagen til loftdekorationers eller belysningsudstyrs indvirkning på højden.
● Registrer data: Registrer detaljeret måleresultaterne, herunder specifikke værdier for bredde, dybde og højde.
2. Måling afakselDimensioner og overvejelser
● Mål akselbredde og -dybde: Efterlad tilstrækkelig plads til stabilitet baseret på bilens dimension.
● Mål skafthøjde: Få højden fra bund til top under hensyntagen til styreskinner, buffere og overheadbehov.
● Monter skakt til bygning: Sørg for, at skaktdimensionerne passer til bygningen for at undgå skader under installationen.
● Reserver plads: Ved måling af skaktdimensioner skal der reserveres tilstrækkelig plads til at imødekomme fejl og krav under elevatorinstallation, drift og vedligeholdelse.
3. Forholdsregler og fejlkontrol ved måling
● Brug måleværktøjer med høj præcision: Sikre nøjagtigheden af måleresultaterne og reducere fejl.
● Mål flere gange og find gennemsnit: Mål det samme flere gange og brug gennemsnittet for bedre nøjagtighed.
● Juster til miljø: Overvej temperatur og luftfugtighed ved måling, og foretag korrektioner efter behov.
● Registrer måleforhold: Registrer detaljeret miljøforholdene og tilstanden af måleværktøjerne under måling til efterfølgende analyse og fejlkontrol.
Vigtigheden af elevatorstandarddimensioner ligger i at levere ensartede standarder og specifikationer for elevatorvalg, installation og drift. Uanset om det er bilens indvendige dimensioner, skaktdimensioner eller dørdimensioner, skal de alle følge visse standarder for at sikre elevatorkompatibilitet og sikkerhed. Disse standarddimensioner hjælper producenter med at bygge og kontrollere kvalitet og lader arkitekter planlægge elevatorlayouts.
